电控箱

您的当前位置: 首 页 >> 产品展示 >> 电控箱(柜)

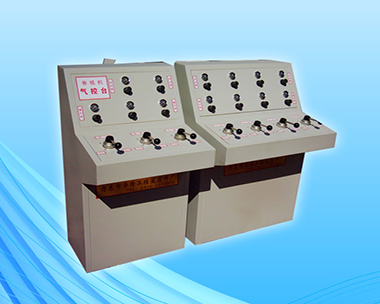

电控箱

  • 所属分类:电控箱(柜)

  • 点击次数:
  • 发布日期:2016/05/24
  • 在线询价
详细介绍



电控箱是包含一个或多个低压开关设备以及与之相关的控制、测量、信号、保护、调节等设备,并且由制造厂家负责用结构部件完整地组装在一起的。
1. 按电控箱对冷库的适应性分
高温保鲜库
中低温冷藏、冷冻库
海鲜池
2.按电控箱对压缩机的适应性分
适应于涡旋风冷压缩机
适用活塞风冷压缩机
水冷机组电控箱
1 接线顺序
待一切准备妥当后,开始接线,根据原理图,首先应完成主电路的接线,然后依次接控制电路及信号线路等。
2 放线
放线时必须根据实际需要长短来落料,活动线束应考虑最大极限位置需用长度,放线时尽量利用短、零线头,以免浪费;二次导线不允许有中间接头、强力拉伸导线及其绝缘被破坏的情况,导线排列应尽量减少弯曲和交叉,弯曲时对其弯曲半径应不小于3倍的导线外径,并弯成弧形,导线交叉时,则应少数导线跨越多根导线,细导线跨越粗导线为原则;布线时每根导线要拉勒挺直,行线做到平直整齐,式样美观;导线穿越金属板孔时,必须在金属板孔上套上合适的保护物,如橡皮护圈;导线束用阻燃缠绕管绕扎,为了达到导电时的散热要求,缠绕管每绕一周应有3~10mm空隙,同时亦可分段缠绕,分段缠绕的间距为150~180mm,缠绕长度为100mm,分段缠绕的线束,分段亦应整齐,不允许参差不齐,导线应在行线槽内行走。
3 接线头的压制
电线通过接线头与接线及外部元件,然后合上断路器,检查每一路是否工作正常,只有全部的线路工作正常后才可以转入下一道工序,测试完毕后,接线槽及接线端子盖板应及时复位盖上,电控箱内断路器及空气开关应保持在断开状态。
测试
1)盘外的配线应采用适当的方法进行保护,比如软管,钢管等.并且布线应走机床不易损伤的地方。
2)盘外机床之间的连线或电源线等必须放入桥架中,桥架用底座进行支撑,不接触地面!
3)盘外配管应做到横竖统一。
4)包装机等加热设备的连接,布线不能设在靠近加热部分的地方。接线在带有端子台的连接箱内进行,加热器连线使用玻璃、陶管电线,不能使用可燃性电线。
5)盘外所有的电线连接都要在连接箱内进行,线的中间不能有接头。
6)盘外所有的连接箱(中继盒)以及电线入口部的保护等级必须在IP55以上。
7)中继合端子台的同一端子顶多连接两根电线,3根以上时请设置其他的端子台。
8)感应器布线如在易被撞部位进行时,应使用软管作保护,软管应尽量套在感应器根部。
