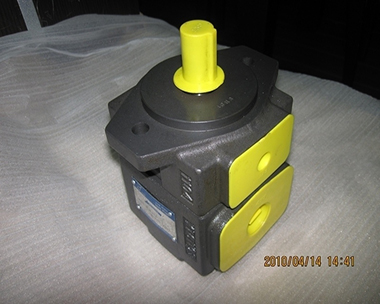

叶片泵

      叶片泵,是转子槽内的叶片与泵壳(定子环)相接触,将吸入的液体由进油侧压向排油侧的泵。
因为历史的叶片泵根据中类型的不同有两种
一)专门指容积泵中的滑片泵。
二)指动力式泵的三泵(离心泵、混流泵、轴流泵)或其他特殊的泵。
这类泵产品一般不会叫叶片泵。但作为专著,叶片泵几乎全部是指离心泵、混流泵、轴流泵等(一级建造师2014《机电工程与管理实务》中称这三类为叶轮泵)。
根据其每转的理论排量是固定值还是可变值,可以分为叶片式变量泵和叶片式定量泵。
工作原理
叶片泵转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成一次吸油与排油。
一、单作用叶片泵的工作原理
泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动,在转子转动时的离心力以及通入叶片根部压力油的作用下,叶片顶部贴紧在定子内表面上,于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时,图右侧的叶片向外伸出,密封工作腔容积逐渐增大,产生真空,于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进,密封腔的容积逐渐缩小,密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中,吸油压油各一次,故称单作用泵。转子受到径向液压不平衡作用力,故又称非平衡式泵,其轴承负载较大。改变定子和转子间的偏心量,便可改变泵的排量,故这种泵都是变量泵。
